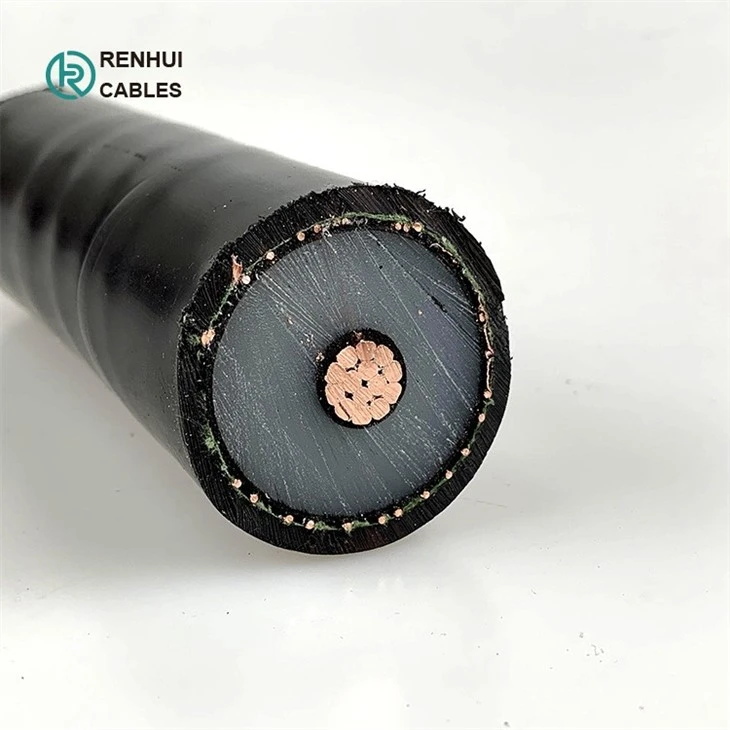

Aplicación: Cables N2XSEY de 6/10kV
Cables de media tensión para redes de distribución; también para conexión a unidades de generación y conexión de planta y proceso. Para ser colocado directamente en el suelo, al aire libre, en interiores y en canales de cables.
 |
 |
 |
Estándar: Cables N2XSEY de 6/10kV
DIN VDE 0276-620, HD 620, EN 60228 Retardante de llama según IEC/EN 60332-1-2
Característica Técnica: Cables 6/10kV N2XSEY
Clasificación de voltaje (Uo/U)(Um): 6/10 (12)kV
Voltaje de prueba: 21kV
Clasificación de temperatura:
Fijo: -20 grado a +70 grado
Flexionado: -5 grado a +70 grado
Temperatura de cortocircuito: +250 grados
Radio de curvatura mínimo: 15 x diámetro total

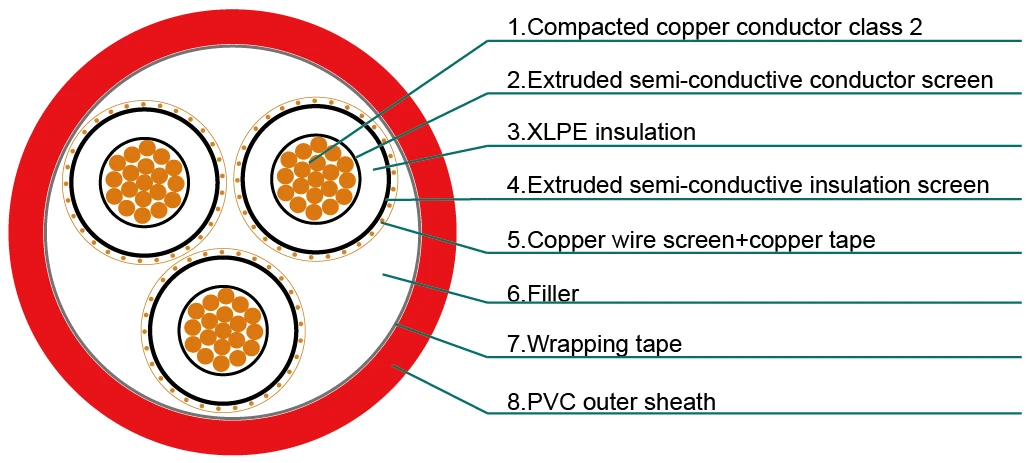

Estructura del Cable: Cables N2XSEY de 6/10kV
Conductor: Conductor de cobre compactado, clase 2
Pantalla conductora: Material semiconductor
Aislamiento: XLPE (Polietileno Reticulado)
Pantalla de aislamiento: Material semiconductor
Pantalla: Cables de cobre con envoltura de cinta de cobre (o pantalla de cinta de cobre)
Funda: PVC (HDPE)
Color de la funda: Rojo
Ficha técnica: Cables 6/10kV N2XSEY
|
Conductor |
Espesor del aislamiento (mm) |
Pantalla de cinta de cobre (aproximada) (mm) |
CLORURO DE POLIVINILO espesor del lecho (mm) |
Diámetro exterior del alambre armado (mm) |
Espesor de la funda (mm) |
Diámetro exterior (aproximado) (mm) |
Peso del cable con núcleo de cobre (kg/km) |
Peso del cable con núcleo de aluminio (kg/km) |
||
|
Área de sección transversal (mm2) |
Estructura |
Diámetro exterior (mm) |
||||||||
|
25 |
Redondo compacto |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
Redondo compacto |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
Redondo compacto |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
Redondo compacto |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
Redondo compacto |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
Redondo compacto |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
Redondo compacto |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
Redondo compacto |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
Redondo compacto |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
Redondo compacto |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
Redondo compacto |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
Redondo compacto |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
Progreso de la producción
Certificados:
 |
 |
Embalaje:
-Bidón de madera de acero (fumigación)
Longitud del cable en cada tambor: 1000 m/2000 m o según los requisitos reales de longitud del cable.
-Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor.
Para cotizarle el precio exacto, díganos la cantidad de longitud de cable que necesita. ¡Mayor cantidad, más beneficios de descuento listos para usted!
-Puerto de embarque:
Qingdao u otros puertos según sus requisitos.
-El transporte marítimo:
Las cotizaciones FOB/C&F/CIF están todas disponibles.
 |
 |
 |
