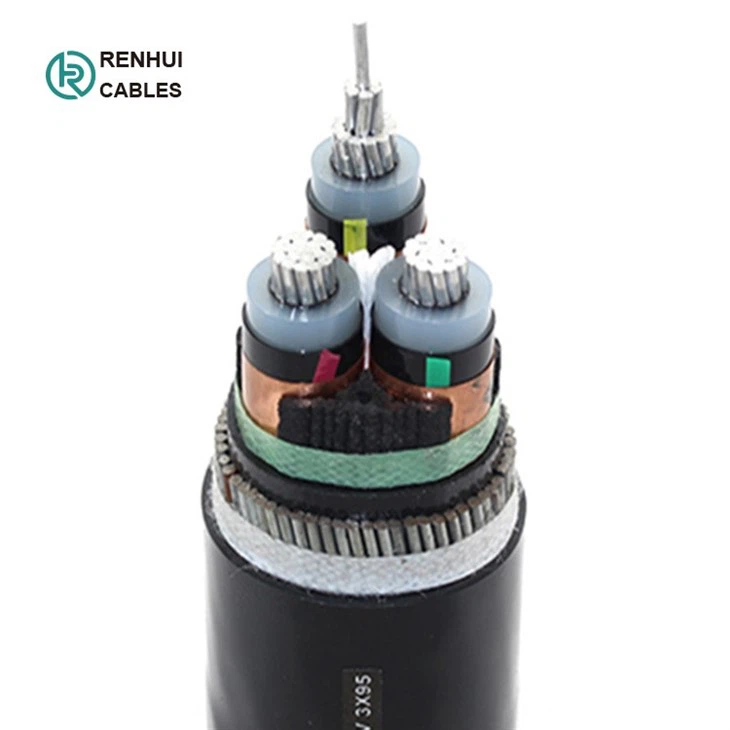

Cable de media tensión
1. Aplicaciones:
Los cables de tres núcleos están diseñados para la distribución de energía eléctrica con un voltaje nominal Uo/U que oscila entre 1,8/3KV y 26/35KV y una frecuencia de 50Hz. Son adecuados para su instalación principalmente en estaciones de suministro de energía, en interiores y en canales de cables, al aire libre, bajo tierra y en el agua, así como para su instalación en bandejas de cables para industrias, cuadros de distribución y centrales eléctricas.
 |
 |
 |
 |
2.Estándar:
IEC 60502 Parte 1 (1,8/3 KV); IEC 60502 Parte 2 (3,6/6 KV a 18/30 KV)
3.Construcción:
|
|
Conductor:Cobre recocido simple o aluminio que cumpla con IEC 60228 clase 1 o 2.
Pantalla conductora:La pantalla del conductor consta de una capa extruida de un compuesto semiconductor no metálico aplicada sobre una cinta semiconductora. La pantalla del conductor se aplica mediante un proceso de triple extrusión sobre el conductor junto con el aislamiento y la pantalla aislante. El compuesto semiconductor extruido está firmemente adherido al aislamiento para excluir todos los huecos de aire y se puede quitar fácilmente a mano en el sitio. La pantalla del conductor no es necesaria para cables con aislamiento de PVC y EPR/HEPR de 1,8/3,6 KV y 3,6/6 KV.
Aislamiento:El aislamiento es de cloruro de polivinilo (PVC) destinado a cables de 1,8/3,6 KV y 3,6/6 KV, compuesto de polietileno reticulado (XLPE) o caucho de etileno propileno (EPR/HEPR).
Mesa1. Espesor del aislamiento del aislamiento XLPE o EPR/HEPR
|
Nom. Cruz Sección Área |
|
Espesor del aislamiento en nom. Voltaje |
||||||||
|
1,8/3KV (um=3.6) KV |
3,6/6 kV (um=7.2) KV |
6/10KV (Um=12KV) |
8,7/15 kV (Um=17KV) |
12/20KV (Um=24KV) |
18/30KV (Um=36KV) |
21/35KV (Um=42KV) |
26/35KV (Um=42KV) |
|||
|
milímetros2 |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
||
|
|
XLPE/EPR |
XLPE |
EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
|
|
Naciones Unidas-proyectado |
Proyectado |
||||||||
|
10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
|
16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
|
25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
|
35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
|
50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
aislanteien la pantalla:La pantalla aislante consta de una capa extruida de un compuesto semiconductor no metálico extruido sobre el aislamiento de cada núcleo. La capa semiconductora extruida consistirá en un compuesto semiconductor adherido o desprendible en frío capaz de retirarse para unir o terminar. Como opción, se puede aplicar una cinta semiconductora sobre los núcleos individuales o el conjunto de núcleos como soporte para la capa metálica. El espesor mínimo es 0. 3 mm y la resistividad máxima es 500 ohmios-m a 90 grados. La pantalla está ajustada firmemente al aislamiento para excluir todos los huecos de aire y se puede quitar fácilmente a mano en el sitio. La pantalla de aislamiento no es necesaria para cables con aislamiento de PVC y EPR/HEPR de 1,8/3,6 KV y 3,6/6 KV. La pantalla puede estar cubierta por una cinta hinchable semiconductora que bloquee el agua para garantizar la estanqueidad longitudinal.
Revestimiento interior y rellenos:Para cables con una capa metálica colectiva o cables con una capa metálica sobre cada núcleo individual con capas metálicas colectivas adicionales, se debe aplicar una cubierta interior semiconductora y rellenos sobre los núcleos tendidos. El revestimiento interior y los rellenos son de material no higroscópico como el polipropileno, excepto si el cable va a ser estanco longitudinalmente. La cubierta interior se extruye en general, pero se puede solapar si se rellenan los intersticios entre los núcleos.
El espesor aproximado de los revestimientos interiores extruidos se da en la Tabla 2:
Mesa2. Espesor aproximado de los revestimientos interiores extruidos.
|
Diámetro ficticio sobre tendido Núcleos |
Aprox. Grosor del interior extruido Cubierta |
|
|
milímetros |
milímetros |
|
|
> |
< |
|
|
- |
25 |
1.0 |
|
25 |
35 |
1.2 |
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
*El espesor aproximado de los revestimientos interiores traslapados será de 0.4 mm para diámetros ficticios sobre los núcleos colocados hasta 40 mm inclusive.
y 0.6 mm para diámetro mayor.
Capa Metálica:La capa metálica se puede aplicar sobre los núcleos individuales o sobre el conjunto de núcleos colectivamente.
Se proporcionan los siguientes tipos de capas metálicas:
Pantalla Metálica
Conductor concéntrico
Funda Metálica
armadura metalica
La pantalla metálica consistirá en cintas de cobre o una capa concéntrica de alambres de cobre o una combinación de cintas y alambres. El conductor concéntrico se aplica directamente sobre la cubierta interior. La funda metálica consta de plomo o aleación de plomo aplicada como un tubo sin costura que se ajusta herméticamente. La armadura metálica consta de una armadura de alambre plano, una armadura de alambre redondo y una armadura de doble cinta.
Tabla 3. Sección transversal total mínima de la pantalla metálica
|
Nom. Sección transversal Area de Cable |
Mín. Sección transversal de Metálico Pantalla |
Resistencia CC de el alambre de cobre Pantalla |
|
milímetros2 |
milímetros2 |
milímetros |
|
hasta 120 |
16 |
1.06 |
|
150-300 |
25 |
0.72 |
|
400-630 |
35 |
0.51 |
|
800-1000 |
50 |
0.35 |
Funda de Separación (para cable armado):La funda de separación comprende una capa de PVC, PE o LSZH extruido aplicada sobre los núcleos dispuestos debajo de la armadura. El PVC suele ser de grado ST2 y el PE de grado ST7. El espesor nominal se calcula mediante 0.02Du más 0.6 mm, donde Du es el diámetro ficticio bajo la funda en mm. Para cables sin funda de plomo, el espesor nominal de la funda de separación no será inferior a 1,2 mm. Para cables en los que la funda de separación se aplica sobre la funda de plomo, el espesor nominal de la funda de separación no deberá ser inferior a 1,0 mm.
Tabla 4. Espesor de Separación
|
Diámetro de los núcleos |
Aprox. Gruesonfalta de funda interior |
|
|
milímetros |
milímetros |
|
|
> |
< |
|
|
35 |
45 |
1.4 |
|
45 |
60 |
1.6 |
|
60 |
80 |
1.8 |
|
80 |
- |
2.0 |
Ropa de cama traslapada (para cable blindado con cubierta de plomo):La ropa de cama aplicada a la funda de plomo consiste en cintas de papel compuestas impregnadas/sintéticas o una combinación de dos capas de estas cintas de papel seguidas de algunas capas de fabulosos materiales compuestos. El espesor es de alrededor de 1,5 mm.
Armadura (para cable armado):La armadura se aplica sobre la cubierta interior de forma helicoidal. Consiste en una armadura de alambre de acero galvanizado plano (tira), una armadura de alambre de acero galvanizado redondo y una armadura de cinta de acero doble.
Tabla 5. Diámetro del alambre de armadura redonda
|
Diámetro ficticio Bajo la armadura |
Diámetro del alambre de armadura |
|
|
milímetros |
milímetros |
|
|
> |
< |
|
|
- |
10 |
1.25 |
|
10 |
15 |
1.25 |
|
15 |
25 |
1.6 |
|
25 |
35 |
2.0 |
|
35 |
60 |
2.5 |
|
60 |
- |
3.15 |
Tabla 6. Espesor de la cinta de armadura
|
Diámetro ficticio bajo la armadura |
Acero Galvanizado / Acero |
Aluminio/aleación de aluminio |
|
|
milímetros |
milímetros |
milímetros |
|
|
> |
< |
|
|
|
- |
30 |
0.2 |
0.5 |
|
30 |
70 |
0.5 |
0.5 |
|
70 |
- |
0.8 |
0.8 |
Para armadura de alambre plano y diámetro ficticio debajo de la armadura superior a 15 mm, el espesor nominal del diámetro del alambre de acero plano será 0.8 mm. Cables con diámetro ficticio debajo de la armadura de hasta 15 mm inclusive, la armadura de alambre plano no ser utilizado. La armadura de cinta se aplica helicoidalmente en dos capas de modo que la cinta exterior quede aproximadamente central sobre el espacio de la cinta interior. Si se utiliza armadura de cinta, la cubierta interior deberá reforzarse con ropa de cama con cinta.
Sobre funda:La funda general comprende una capa de compuesto termoplástico extruido (tipo PVC ST3 o tipo PE ST7) o compuesto elastomérico (policlorpreno CSP o PE clorosulfonado). El espesor nominal de la funda se calcula mediante 0.035D más 1, donde D es el diámetro ficticio inmediatamente debajo de la funda en mm. Para cables no armados y cables con cubierta no aplicada sobre armadura, pantalla metálica o conductor concéntrico, el espesor nominal de la cubierta no deberá ser inferior a 1,4 mm. Y para cables con funda aplicada sobre armadura, pantalla metálica o conductor concéntrico, el espesor nominal de la funda no será inferior a 1,8 mm.
4. Tres núcleos 1,8/3KV (Um=3.6KV) Datos dimensionales
|
|
|
Cables no blindados |
Cables blindados de alambre redondo de acero |
||||||||||
|
Nom. Área de sección transversal |
Nom. Espesor del aislamiento |
Grosor de la cinta de cobre |
Área de pantalla de alambre de cobre |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
Nom. Grosor de la ropa de cama |
Tamaño del cable de armadura |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
||
|
CU |
Alabama |
CU |
Alabama |
||||||||||
|
mm2 |
milímetros |
milímetros |
mm2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
10 |
2.0 |
0.1 |
16 |
1.8 |
23 |
650 |
460 |
1.2 |
1.6 |
1.8 |
28 |
1480 |
1290 |
|
16 |
2.0 |
0.1 |
16 |
1.8 |
24 |
840 |
540 |
1.2 |
1.6 |
1.9 |
29 |
1720 |
1410 |
|
25 |
2.0 |
0.1 |
16 |
1.8 |
26 |
1160 |
680 |
1.2 |
1.6 |
1.9 |
32 |
2130 |
1650 |
|
35 |
2.0 |
0.1 |
16 |
1.8 |
29 |
1490 |
820 |
1.2 |
2.0 |
2.1 |
36 |
2810 |
2140 |
|
50 |
2.0 |
0.1 |
16 |
1.9 |
32 |
1900 |
1000 |
1.2 |
2.0 |
2.2 |
39 |
3340 |
2450 |
|
70 |
2.0 |
0.1 |
16 |
2.0 |
36 |
2580 |
1290 |
1.2 |
2.0 |
2.3 |
42 |
4200 |
2910 |
|
95 |
2.0 |
0.1 |
16 |
2.2 |
40 |
3440 |
1640 |
1.3 |
2.5 |
2.4 |
47 |
5620 |
3820 |
|
120 |
2.0 |
0.1 |
16 |
2.3 |
43 |
4220 |
1950 |
1.3 |
2.5 |
2.5 |
51 |
6580 |
4310 |
|
150 |
2.0 |
0.1 |
25 |
2.4 |
46 |
5090 |
2290 |
1.4 |
2.5 |
2.7 |
54 |
7680 |
4870 |
|
185 |
2.0 |
0.1 |
25 |
2.5 |
50 |
6240 |
2730 |
1.5 |
2.5 |
2.8 |
58 |
9060 |
5560 |
|
240 |
2.0 |
0.1 |
25 |
2.7 |
56 |
8030 |
3430 |
1.6 |
2.5 |
3.0 |
64 |
11200 |
6600 |
|
300 |
2.0 |
0.1 |
25 |
2.8 |
60 |
9890 |
4100 |
1.6 |
2.5 |
3.1 |
69 |
13590 |
7500 |
|
400 |
2.0 |
0.1 |
35 |
3.1 |
68 |
12530 |
5150 |
1.8 |
3.15 |
3.4 |
78 |
17260 |
9880 |
|
500 |
2.2 |
0.1 |
35 |
3.3 |
75.7 |
16680 |
7510 |
1.8 |
3.15 |
3.5 |
84.3 |
21780 |
13025 |
|
630 |
2.4 |
0.1 |
35 |
3.5 |
84.9 |
21770 |
10040 |
1.8 |
3.15 |
3.8 |
94.6 |
27400 |
16050 |
Tres núcleos 8,7/15KV (Um=17.5KV) Datos dimensionales
|
|
|
Cables sin armadura |
Cables blindados de alambre redondo de acero |
||||||||||
|
Nom. Área de sección transversal |
Nom. Espesor del aislamiento |
Grosor de la cinta de cobre |
Cobre Área de pantalla de alambre* |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
Nom. Grosor de la ropa de cama |
Tamaño del cable de armadura |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
||
|
CU |
Alabama |
CU |
Alabama |
||||||||||
|
mm2 |
milímetros |
milímetros |
mm2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
25 |
4.5 |
0.1 |
16 |
2.4 |
44 |
2100 |
1620 |
1.4 |
2.5 |
2.7 |
52 |
4560 |
4080 |
|
35 |
4.5 |
0.1 |
16 |
2.5 |
46 |
2510 |
1840 |
1.4 |
2.5 |
2.7 |
54 |
5080 |
4410 |
|
50 |
4.5 |
0.1 |
16 |
2.6 |
49 |
2980 |
2080 |
1.5 |
2.5 |
2.9 |
57 |
5740 |
4840 |
|
70 |
4.5 |
0.1 |
16 |
2.7 |
53 |
3760 |
2470 |
1.6 |
2.5 |
3.0 |
62 |
6770 |
5480 |
|
95 |
4.5 |
0.1 |
16 |
2.8 |
57 |
4700 |
2900 |
1.6 |
2.5 |
3.1 |
65 |
7890 |
6100 |
|
120 |
4.5 |
0.1 |
16 |
3.0 |
60 |
5590 |
3320 |
1.7 |
2.5 |
3.2 |
69 |
8970 |
6700 |
|
150 |
4.5 |
0.1 |
25 |
3.1 |
64 |
6560 |
3760 |
1.8 |
3.15 |
3.4 |
74 |
11030 |
8220 |
|
185 |
4.5 |
0.1 |
25 |
3.2 |
67 |
7800 |
4300 |
1.8 |
3.15 |
3.5 |
78 |
12490 |
8980 |
|
240 |
4.5 |
0.1 |
25 |
3.4 |
74 |
9820 |
5220 |
1.9 |
3.15 |
3.7 |
84 |
15040 |
10440 |
|
300 |
4.5 |
0.1 |
25 |
3.5 |
79 |
11800 |
6010 |
2.0 |
3.5 |
3.8 |
90 |
17920 |
12130 |
|
400 |
4.5 |
0.1 |
35 |
3.7 |
86 |
14620 |
7240 |
2.1 |
3.5 |
4.1 |
98 |
21360 |
13970 |
|
500 |
4.5 |
0.1 |
35 |
3.8 |
93 |
18160 |
9355 |
2.2 |
3.5 |
4.3 |
106 |
26490 |
17830 |
Datos dimensionales de tres núcleos 12/20 KV (Um=24KV)
|
|
|
Cables sin armadura |
Cables blindados de alambre redondo de acero |
||||||||||
|
Nom. Área de sección transversal |
Nom. Espesor del aislamiento |
Grosor de la cinta de cobre |
Cobre Área de pantalla de alambre* |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
Nom. Grosor de la ropa de cama |
Tamaño del cable de armadura |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
||
|
CU |
Alabama |
CU |
Alabama |
||||||||||
|
mm2 |
milímetros |
milímetros |
mm2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
35 |
5.5 |
0.1 |
16 |
2.7 |
51 |
2850 |
2180 |
1.5 |
2.5 |
2.9 |
60 |
5700 |
5010 |
|
50 |
5.5 |
0.1 |
16 |
2.8 |
54 |
3340 |
2450 |
1.6 |
2.5 |
3.0 |
62 |
6370 |
5480 |
|
70 |
5.5 |
0.1 |
16 |
2.9 |
58 |
4150 |
2850 |
1.6 |
2.5 |
3.1 |
66 |
7370 |
6070 |
|
95 |
5.5 |
0.1 |
16 |
3.0 |
62 |
5110 |
3310 |
1.7 |
3.15 |
3.3 |
72 |
9400 |
7600 |
|
120 |
5.5 |
0.1 |
16 |
3.1 |
65 |
5990 |
3730 |
1.8 |
3.15 |
3.4 |
75 |
10530 |
8270 |
|
150 |
5.5 |
0.1 |
25 |
3.2 |
68 |
6980 |
4180 |
1.8 |
3.15 |
3.5 |
80 |
11800 |
8940 |
|
185 |
5.5 |
0.1 |
25 |
3.3 |
72 |
8240 |
4740 |
1.9 |
3.15 |
3.7 |
83 |
13350 |
9850 |
|
240 |
5.5 |
0.1 |
25 |
3.6 |
79 |
10310 |
5700 |
2.0 |
3.5 |
3.8 |
90 |
16430 |
11820 |
|
300 |
5.5 |
0.1 |
25 |
3.7 |
84 |
12360 |
6570 |
2.1 |
3.5 |
4.0 |
95 |
18870 |
13080 |
|
400 |
5.5 |
0.1 |
35 |
3.9 |
91 |
15220 |
7830 |
2.2 |
4.0 |
4.3 |
103 |
23260 |
15930 |
|
500 |
5.5 |
0.1 |
35 |
4.1 |
97 |
19105 |
10325 |
2.3 |
4.2 |
4.5 |
110 |
27800 |
19170 |
Datos dimensionales de tres núcleos 26/35 KV (Um=42KV)
|
|
|
Cables sin armadura |
Cables blindados de alambre redondo de acero |
||||||||||
|
Nom. Área de sección transversal |
Nom. Espesor del aislamiento |
Grosor de la cinta de cobre |
Cobre Área de pantalla de alambre* |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
Nom. Grosor de la ropa de cama |
Tamaño del cable de armadura |
Nom. Grosor de la funda |
Aprox. Diámetro total |
Aprox. Peso |
||
|
CU |
Alabama |
CU |
Alabama |
||||||||||
|
mm2 |
milímetros |
milímetros |
mm2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
50 |
10.5 |
0.1 |
16 |
3.4 |
79.7 |
5928 |
5053 |
1.9 |
3.5 |
4.0 |
93.5 |
12050 |
11150 |
|
70 |
10.5 |
0.1 |
16 |
3.5 |
83.6 |
6900 |
5634 |
2.0 |
4.0 |
4.1 |
97.5 |
13150 |
11850 |
|
95 |
10.5 |
0.1 |
16 |
3.6 |
87.2 |
7863 |
6131 |
2.1 |
4.0 |
4.2 |
101.5 |
14800 |
12950 |
|
120 |
10.5 |
0.1 |
16 |
3.8 |
90.7 |
8817 |
6634 |
2.2 |
4.0 |
4.4 |
105.5 |
16050 |
13800 |
|
150 |
10.5 |
0.1 |
25 |
3.9 |
94.1 |
10085 |
7361 |
2.3 |
4.5 |
4.5 |
108.5 |
17420 |
14640 |
|
185 |
10.5 |
0.1 |
25 |
4.0 |
99.1 |
11573 |
8120 |
2.3 |
4.5 |
4.6 |
112 |
19200 |
15700 |
|
240 |
10.5 |
0.1 |
25 |
4.1 |
103.6 |
13387 |
9023 |
2.4 |
4.5 |
4.7 |
117 |
21050 |
16800 |
|
300 |
10.5 |
0.1 |
25 |
4.3 |
109.2 |
15658 |
10060 |
2.5 |
4.5 |
4.8 |
122.5 |
24900 |
19100 |
|
400 |
10.5 |
0.1 |
35 |
4.5 |
115.6 |
19013 |
11657 |
2.6 |
4.5 |
5.1 |
129 |
29200 |
21560 |
5.Progreso de la producción
6.Certificados:
 |
 |
7.Embalaje:
-Bidón de madera de acero (fumigación)
Longitud del cable en cada tambor: 1000 m/2000 m o según los requisitos reales de longitud del cable.
-Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor.
Para cotizarle el precio exacto, díganos la cantidad de longitud de cable que necesita. ¡Mayor cantidad, más beneficios de descuento listos para usted!
-Puerto de embarque:
Qingdao u otros puertos según sus requisitos.
-El transporte marítimo:
Las cotizaciones FOB/C&F/CIF están todas disponibles.
 |
 |
 |
Etiqueta: cable de media tensión, fabricantes, proveedores, fábrica de cables de media tensión de China
