1. Aplicación:
Cables de potencia de PVC de media tensión para redes eléctricas, subterráneas y canalizadas.
2.Características
| Tensión nominal Uo/U (Um): 8,7/15 (17,5) kV Clasificación de temperatura fija:0 grado a más 90 grados Radio de curvatura mínimo: Núcleo único - Fijo:15 x diámetro total |
|
3.Construcción

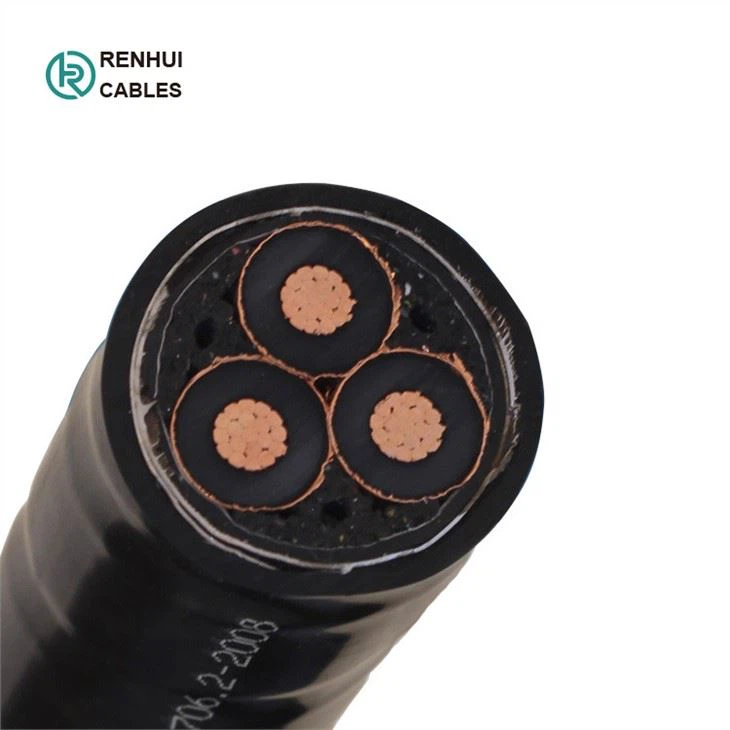

Conductor: Conductor de cobre trenzado clase 2 Pantalla conductora:XLPE semiconductor (polietileno reticulado) Aislamiento:XLPE (polietileno reticulado) Pantalla de aislamiento: XLPE semiconductor (polietileno reticulado) Pantalla Metálica:Pantalla de cinta de cobre general individual o colectiva Relleno: Fibras PET (Tereftalato de Polietileno) Separador:cinta adhesiva Lecho:PVC (cloruro de polivinilo) Armadura Núcleo único: AWA (armadura de alambre de aluminio)Multinúcleo: SWA (armadura de alambre de acero) Vaina:PVC (cloruro de polivinilo) Color de la cubierta: negro rojo |
|
4.Estándar del producto
BS 6622, IEC/EN 60228
Retardante de llama según IEC/EN 60332-1-2
5.Tipo y nombre
Escribe | Designacion | Aplicaciones |
YJV | Conductor de cobre, aislado con XLPE, cable de alimentación con cubierta de PVC | Para colocar en interiores, en túneles o zanjas para cables, que no pueden soportar fuerzas mecánicas externas. No se permite colocar cables de un solo núcleo en conductos magnéticos. |
YJLV | Conductor de aluminio, aislado con XLPE, cable de alimentación con cubierta de PVC | |
YJY | Conductor de cobre, aislado con XLPE, cable de alimentación con cubierta de PE | |
YJLY | Conductor de aluminio, aislado XLPE, cable de alimentación revestido de PE | |
YJV22 | Conductor de cobre, aislamiento XLPE, cinta de acero blindada, cable de alimentación con cubierta de PVC | Para colocar en interiores, en túneles en zanjas de cable, o directamente en el suelo, capaz de soportar fuerzas mecánicas externas. No se permite colocar cables de un solo núcleo en conductos magnéticos. |
YJLV22 | Conductor de aluminio, aislamiento XLPE, cinta de acero blindada, cable de alimentación con cubierta de PVC | |
YJV32 | Conductor de cobre, aislado con XLPE, cable de acero blindado, cable de alimentación con cubierta de PVC | Para colocar en interiores, en zanjas de cables de túneles, pozos o directamente en el suelo, capaz de soportar fuerzas mecánicas externas y cierta fuerza de tracción. |
YJLV32 | Conductor de aluminio, aislado con XLPE, cable de acero blindado, cable de alimentación con cubierta de PVC |
6.Parámetro técnico
Nº de núcleos y sección transversal nominal | Grosor del aislamiento | Grosor de la cinta de acero | Espesor de | Aprox. | Aprox. peso | máx. Resistencia DC del conductor(20ºC) | Capacidad de carga actual | ||
(mm²) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En aire | en tierra | |
YJV22 (N2XSEBY) - 8.7/15kV | |||||||||
3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 3297 | 0.727 | 125 | 135 | |
3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3743 | 0.524 | 150 | 165 | |
3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 4338 | 0.387 | 180 | 190 | |
3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 5211 | 0.268 | 220 | 240 | |
3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 6243 | 0.193 | 265 | 285 | |
3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 7209 | 0.153 | 310 | 320 | |
3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 8221 | 0.124 | 350 | 365 | |
3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 9634 | 0.0991 | 400 | 410 | |
3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 11629 | 0.0754 | 465 | 480 | |
3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 14591 | 0.0601 | 535 | 540 | |
3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 17645 | 0.0470 | 615 | 610 | |
7. PaqueteMaterial :
Tambor de madera, tambor de madera de acero (fumigación)
Longitud del cable en cada tambor: 500 m/1000 m o según los requisitos reales de longitud del cable.
Etiqueta: 8,7/15kv cable
