Cable de alimentación aislado XLPE
Solicitud
El cable de alimentación aislado con XLPE tiene una serie de ventajas sobre el cable aislado con papel y con aislamiento de PVC. El cable XLPE tiene alta resistencia eléctrica, resistencia mecánica, alta resistencia al envejecimiento, resistencia al estrés ambiental, aiti-químico, corrosión y construcción simple, utilizando un funcionamiento conveniente y más alto de temperatura a largo plazo. Se puede colocar sin restricción de caída. Se pueden fabricar varios cables XLPE retardantes de llama con tres tecnologías. El cable retardante de llama cubre todo tipo de cables no halogenados con bajo nivel de humo, libres de halógenos y sin humo y tres clases de A, B, C.
 |
 |
 |
Estándares
El cable de alimentación está fabricado según IEC 60502-1:2004.
Es adecuado para colocarlo en la línea de cable de alimentación con una tensión nominal de {{0}}.6/1kv (U0/U) para transmisión de energía.
 |
 |
Construcción
Tipo No. de Núcleo Sección transversal nominal
| Tipo | No. de núcleo | Sección nominal |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Área de sección transversal del conductor neutro.
| Sección nominal | Núcleo principal | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Núcleo neutro | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Sección nominal | Núcleo principal | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Núcleo neutro | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Característica
La resistencia CC del cable terminado a 20ºC por km no es mayor que la siguiente:
| Sección nominal mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| núcleo de cobre | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al núcleo | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Sección nominal mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| núcleo de cobre | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al núcleo | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Sección nominal mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| núcleo de cobre | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al núcleo | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

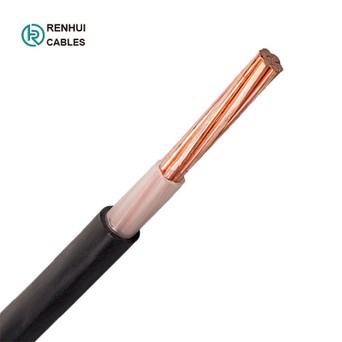

Dibujo:
