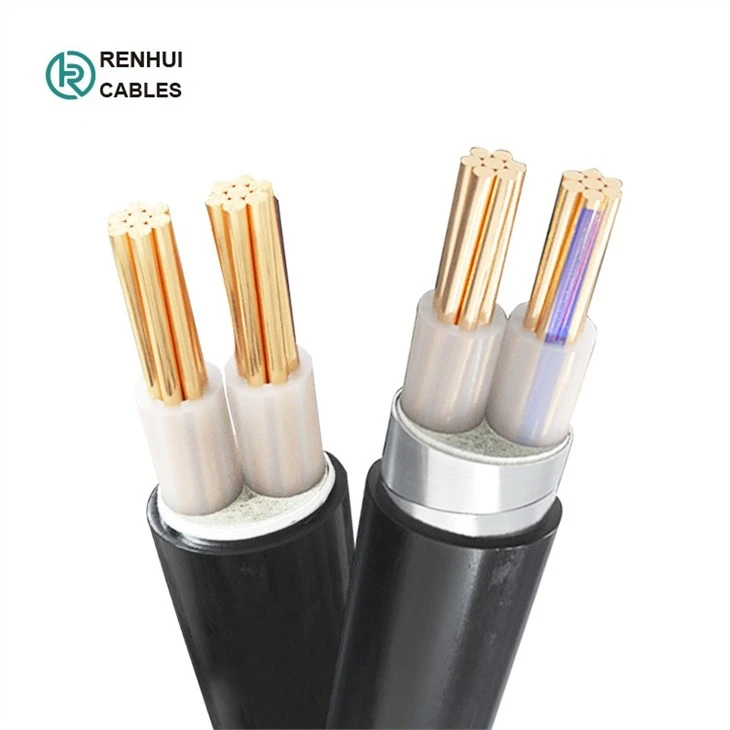

Cable eléctrico de baja tensión,CU/XLPE/PVC,0.6/1 kV,IEC 60502-1.
Aplicación (cables IEC 60502-1):
Los cables IEC60502-1 son cables de alimentación aislados de alta calidad diseñados para su uso en aplicaciones de bajo voltaje. Estos cables se fabrican para cumplir con estrictos estándares internacionales de rendimiento y seguridad, lo que garantiza una transmisión de energía confiable y eficiente.
Se utilizan comúnmente en aplicaciones industriales como distribución de energía, iluminación y circuitos de control, así como en edificios residenciales y comerciales para fines de cableado. Los cables también son aptos para uso en exteriores.
Construcción (Cables IEC 60502-1):
Conductores
Conductor de cobre sólido Clase 1, Conductor de cobre trenzado Clase 2 según IEC 60228, BS EN 60228.
Aislamiento
El material y el espesor de XLPE deben cumplir con IEC 60502 o BS 5467 para operación continua de 90 grados.
Código de color IEC 60502-1 Cables
Código de color (1) :
1 núcleo: transparente, rojo o negro
2 núcleos: rojo, negro
3 núcleos: rojo, amarillo, azul
4 núcleos: rojo, amarillo, azul, negro
5 núcleos: rojo, amarillo, azul, negro, verde
Más de 5 núcleos: núcleos negros con números blancos
Código de color (2) :
1 núcleo: transparente, marrón o azul
2 núcleos: marrón o azul
3 núcleos: marrón, negro, gris
4 núcleos: azul, marrón, negro, gris
5 núcleos: verde/amarillo, azul, marrón, negro, gris
Más de 5 núcleos: núcleos negros con números blancos
Vaina exterior
La funda exterior será de PVC extruido tipo ST2 según IEC 60502-1 o tipo 9 según BS 6346/5467. Tipos especiales de material de revestimiento de PVC, como PVC ignífugo, PVC antitermitas, PVC antiroedores, PVC resistente a la luz solar y PVC resistente al aceite, están disponibles bajo pedido especial. Además, se encuentran disponibles bajo pedido materiales de revestimiento especiales como LLDPE, MDPE, HDPE, LSF, CPE.
Comportamiento ante el fuego de las cubiertas de los cables
Los cables se pueden suministrar con una funda exterior de PVC retardante de llama especial para cumplir con los requisitos de prueba de llama de IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, también podemos suministrar cables con bajo contenido de humo y sin halógenos ( LSHF) material según IEC 60502-1, BS 7211, BS 6724 u otras normas equivalentes.7211, BS 6724 u otras normas equivalentes.7211, BS 6724 u otras normas equivalentes.7211, BS 6724 u otras normas equivalentes.
Parámetros del cable (cables IEC 60502-1):
|
Núcleo simple |
|
|||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total (aprox.) |
|
milímetros^2 |
milímetros |
milímetros |
milímetros |
milímetros |
|
1x1.5 |
1.4 |
0.7 |
1.4 |
5.6 |
|
1x2.5 |
1.8 |
0.7 |
1.4 |
6.0 |
|
1x4 |
2.3 |
0.7 |
1.4 |
6.5 |
|
1x6 |
2.8 |
0.7 |
1.4 |
7.0 |
|
1x10 |
3.6 |
0.7 |
1.4 |
7.8 |
|
1x16 |
4.5 |
0.7 |
1.4 |
8.7 |
|
1x25 |
5.6 |
0.9 |
1.4 |
10.2 |
|
1x35 |
6.7 |
0.9 |
1.4 |
11.3 |
|
1x50 |
8.0 |
1 |
1.4 |
12.8 |
|
1x70 |
9.4 |
1.1 |
1.4 |
14.4 |
|
1x95 |
11.0 |
1.1 |
1.5 |
16.1 |
|
1x120 |
12.4 |
1.2 |
1.5 |
17.8 |
|
1x150 |
13.8 |
1.4 |
1.6 |
19.8 |
|
1x185 |
15.3 |
1.6 |
1.6 |
21.8 |
|
1x240 |
17.5 |
1.7 |
1.7 |
24.4 |
|
1x300 |
19.5 |
1.8 |
1.8 |
26.7 |
|
1x400 |
22.6 |
2 |
1.9 |
30.5 |
|
1x500 |
25.2 |
2.2 |
2.0 |
33.7 |
|
1x630 |
28.3 |
2.4 |
2.2 |
37.4 |
|
1x800 |
31.9 |
2.6 |
2.3 |
41.7 |
|
1x1000 |
35.7 |
2.8 |
2.4 |
46.2 |
|
Dos núcleos |
|
|||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total (aprox.) |
|
milímetros^2 |
milímetros |
milímetros |
milímetros |
milímetros |
|
2x1.5 |
1.4 |
0.7 |
1.8 |
9.2 |
|
2x2.5 |
1.8 |
0.7 |
1.8 |
10.0 |
|
2x4 |
2.3 |
0.7 |
1.8 |
11.0 |
|
2x6 |
2.8 |
0.7 |
1.8 |
12.0 |
|
2x10 |
3.6 |
0.7 |
1.8 |
13.6 |
|
2x16 |
4.5 |
0.7 |
1.8 |
15.4 |
|
2x25 |
5.6 |
0.9 |
1.8 |
18.4 |
|
2x35 |
6.7 |
0.9 |
1.8 |
20.6 |
|
2x50 |
8.0 |
1 |
1.8 |
23.6 |
|
2x70 |
9.4 |
1.1 |
1.8 |
26.8 |
|
2x95 |
11.0 |
1.1 |
1.9 |
30.2 |
|
2x120 |
12.4 |
1.2 |
2.0 |
33.7 |
|
2x150 |
13.8 |
1.4 |
2.2 |
37.5 |
|
2x185 |
15.3 |
1.6 |
2.3 |
41.6 |
|
2x240 |
17.5 |
1.7 |
2.5 |
46.7 |
|
2x300 |
19.5 |
1.8 |
2.6 |
51.4 |
|
2x400 |
22.6 |
2 |
2.9 |
58.9 |
|
Tres núcleos |
|
|||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total (aprox.) |
|
milímetros^2 |
milímetros |
milímetros |
milímetros |
milímetros |
|
3x1.5 |
1.4 |
0.7 |
1.8 |
9.6 |
|
3x2.5 |
1.8 |
0.7 |
1.8 |
10.5 |
|
3x4 |
2.3 |
0.7 |
1.8 |
11.6 |
|
3x6 |
2.8 |
0.7 |
1.8 |
12.6 |
|
3x10 |
3.6 |
0.7 |
1.8 |
14.4 |
|
3x16 |
4.5 |
0.7 |
1.8 |
16.3 |
|
3x25 |
5.6 |
0.9 |
1.8 |
19.5 |
|
3x35 |
6.7 |
0.9 |
1.8 |
21.9 |
|
3x50 |
8.0 |
1 |
1.8 |
25.1 |
|
3x70 |
9.4 |
1.1 |
1.9 |
28.7 |
|
3x95 |
11.0 |
1.1 |
2.0 |
32.4 |
|
3x120 |
12.4 |
1.2 |
2.1 |
36.1 |
|
3x150 |
13.8 |
1.4 |
2.3 |
40.3 |
|
3x185 |
15.3 |
1.6 |
2.4 |
44.6 |
|
3x240 |
17.5 |
1.7 |
2.6 |
50.2 |
|
3x300 |
19.5 |
1.8 |
2.7 |
55.2 |
|
3x400 |
22.6 |
2 |
3.0 |
63.3 |
|
Cuatro núcleos |
|
|||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total (aprox.) |
|
milímetros^2 |
milímetros |
milímetros |
milímetros |
milímetros |
|
4x1.5 |
1.4 |
0.7 |
1.8 |
10.4 |
|
4x2.5 |
1.8 |
0.7 |
1.8 |
11.3 |
|
4x4 |
2.3 |
0.7 |
1.8 |
12.5 |
|
4x6 |
2.8 |
0.7 |
1.8 |
13.7 |
|
4x10 |
3.6 |
0.7 |
1.8 |
15.7 |
|
4x16 |
4.5 |
0.7 |
1.8 |
17.8 |
|
4x25 |
5.6 |
0.9 |
1.8 |
21.5 |
|
4x35 |
6.7 |
0.9 |
1.8 |
24.1 |
|
4x50 |
8.0 |
1 |
1.8 |
27.8 |
|
4x70 |
9.4 |
1.1 |
2.0 |
32.0 |
|
4x95 |
11.0 |
1.1 |
2.1 |
36.1 |
|
4x120 |
12.4 |
1.2 |
2.3 |
40.2 |
|
4x150 |
13.8 |
1.4 |
2.4 |
44.9 |
|
4x185 |
15.3 |
1.6 |
2.6 |
49.8 |
|
4x240 |
17.5 |
1.7 |
2.8 |
56.0 |
|
4x300 |
19.5 |
1.8 |
3.0 |
61.7 |
|
4x400 |
22.6 |
2 |
3.2 |
70.7 |
|
núcleos múltiples |
|
|||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor nominal del aislamiento |
Espesor nominal de la funda |
Diámetro total (aprox.) |
|
milímetros^2 |
milímetros |
milímetros |
milímetros |
milímetros |
|
5x1.5 |
1.4 |
0.7 |
1.8 |
11.2 |
|
7x1.5 |
1.4 |
0.7 |
1.8 |
12.0 |
|
10x1.5 |
1.4 |
0.7 |
1.8 |
14.8 |
|
12x1.5 |
1.4 |
0.7 |
1.8 |
15.2 |
|
14x1.5 |
1.4 |
0.7 |
1.8 |
16.0 |
|
19x1.5 |
1.4 |
0.7 |
1.8 |
17.6 |
|
21x1.5 |
1.4 |
0.7 |
1.8 |
18.4 |
|
24x1.5 |
1.4 |
0.7 |
1.8 |
20.4 |
|
30x1.5 |
1.4 |
0.7 |
1.8 |
21.6 |
|
40x1.5 |
1.4 |
0.7 |
1.8 |
26.0 |
|
48x1.5 |
1.4 |
0.7 |
1.8 |
26.4 |
|
61x1.5 |
1.4 |
0.7 |
1.9 |
29.0 |
|
5x2.5 |
1.8 |
0.7 |
1.8 |
12.2 |
|
7x2.5 |
1.8 |
0.7 |
1.8 |
13.2 |
|
10x2.5 |
1.8 |
0.7 |
1.8 |
16.4 |
|
12x2.5 |
1.8 |
0.7 |
1.8 |
16.9 |
|
14x2.5 |
1.8 |
0.7 |
1.8 |
17.7 |
|
19x2.5 |
1.8 |
0.7 |
1.8 |
19.6 |
|
21x2.5 |
1.8 |
0.7 |
1.8 |
20.6 |
|
24x2.5 |
1.8 |
0.7 |
1.8 |
22.8 |
|
30x2.5 |
1.8 |
0.7 |
1.8 |
24.1 |
|
40x2.5 |
1.8 |
0.7 |
1.9 |
29.4 |
|
48x2.5 |
1.8 |
0.7 |
1.9 |
29.9 |
|
61x2.5 |
1.8 |
0.7 |
2.0 |
32.8 |
Paquete: Exportación de tambores de madera.
