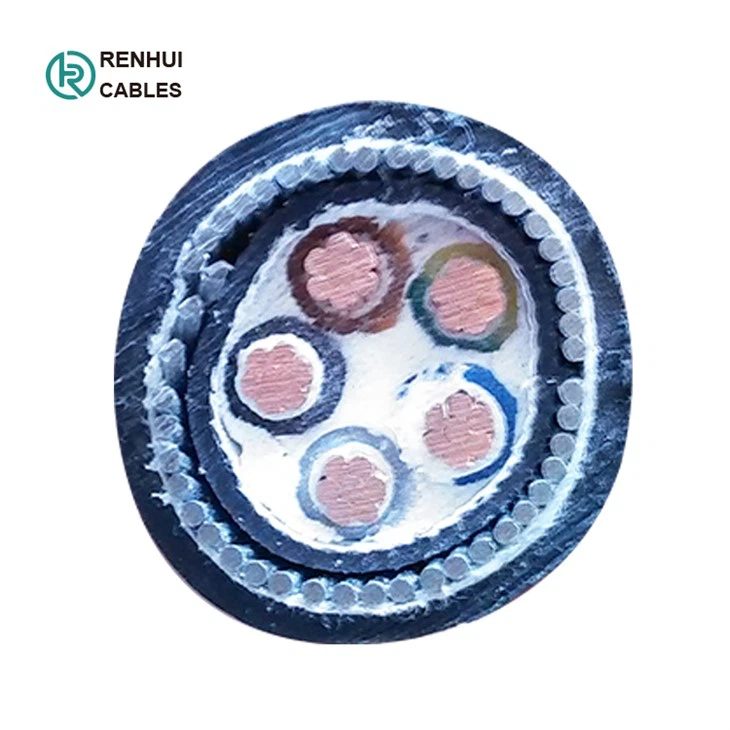

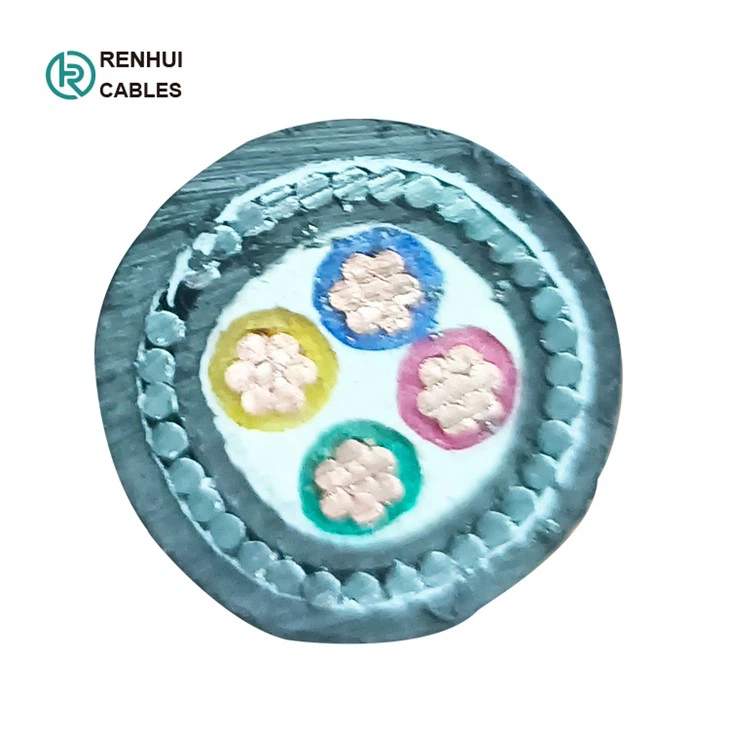

Cable blindado
1.Aplicaciones
Estos cables se utilizan para el suministro de electricidad en el sistema de instalación de baja tensión, son adecuados para la instalación en interiores y exteriores, en conductos de cables, subterráneos, en estaciones de energía y conmutación, distribuciones locales de energía, plantas industriales, donde no hay riesgo de mecánica daño.
2.Construcción
- Conductores
Los conductores deben ser de Clase 1 o Clase 2 de cobre recocido simple o revestido de metal o de aluminio simple o aleación de aluminio, o de Clase 5 de cobre simple o revestido de metal de acuerdo con IEC 60228.
- Aislamiento
El material y el grosor de XLPE deben ser según IEC 60502 o BS 5467 clasificados para operación continua a 90C.
- Código de color
|
Código de color (1) |
Código de color (2) |
||
|
1 núcleo |
Rojo o negro |
1 núcleo |
marrón o azul |
|
2 núcleos |
Negro rojo |
2 núcleos |
marrón, azul |
|
3 núcleos |
rojo, amarillo, azul |
3 núcleos |
marrón, negro, gris |
|
4 núcleos |
Rojo, Amarillo, Azul, Negro |
4 núcleos |
Azul, Marrón, Negro, Gris |
|
5 núcleos |
Rojo, Amarillo, Azul, Negro, Verde |
5 núcleos |
Verde/Amarillo, Azul, Marrón, Negro, Gris |
|
Por encima de 5 núcleos |
Núcleos negros con números blancos |
Por encima de 5 núcleos |
Núcleos negros con números blancos |
Se pueden fabricar otros colores bajo pedido.
-Montaje / Recubrimiento Interior
Los revestimientos interiores pueden ser extruidos o lapeados. Para cables con núcleos circulares, excepto cables con más de cinco núcleos, se permitirá una cubierta interior superpuesta solo si los intersticios entre los núcleos están sustancialmente rellenos. Se permite un aglutinante adecuado antes de la aplicación de un revestimiento interior extruido. El material es compatible con el material aislante. Los materiales utilizados para las cubiertas internas y los rellenos deben ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante. Para los cables libres de halógenos, la cubierta interna y los rellenos también deben ser compuestos libres de halógenos. .
-Armadura
Bajo pedido también se pueden fabricar alambres de aluminio/acero galvanizado/acero aplicados helicoidalmente sobre la Revestimiento Interior según IEC 60502-1, o cintas dobles de aluminio/acero y alambre de cobre/cobre estañado.
-Vaina exterior
La cubierta exterior será de PVC extruido tipo ST1/ST2 según IEC 60502-1, polietileno tipo ST3/ST7, compuesto libre de halógenos ST8, policloropreno, polietileno clorosulfonado o polímeros similares, tipo SE1 también están disponibles bajo pedido.
-Rendimiento al fuego de cubiertas de cables
Los cables se pueden suministrar con una cubierta exterior de PVC retardante de llama especial para cumplir con los requisitos de prueba de llama de IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, el material libre de halógenos cumple con IEC{{3} }/2 y CEI 60684-2.
3.Parámetros de cable
-Cable blindado de un solo núcleo
|
Núcleo simple (alambre de aluminio blindado) |
|
||||||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor de aislamiento nominal |
Espesor nominal del revestimiento interior |
Diámetro nominal del alambre de alumbre. |
Espesor nominal de la vaina |
Diámetro total (aprox.) |
|
|
milímetro^2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Cables blindados de dos núcleos
|
Dos núcleos (Armadura de alambre de acero galvanizado) |
|
||||||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor de aislamiento nominal |
Espesor nominal del revestimiento interior |
Diámetro nominal del alambre de acero |
Espesor nominal de la vaina |
Diámetro total (aprox.) |
|
|
milímetro^2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Cables blindados de tres núcleos
|
Tres núcleos (Armadura de alambre de acero galvanizado) |
|
||||||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor de aislamiento nominal |
Espesor nominal del revestimiento interior |
Diámetro nominal del alambre de acero |
Espesor nominal de la vaina |
Diámetro total (aprox.) |
|
|
milímetro^2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Cables blindados de tres núcleos con núcleos de tierra
|
Tres núcleos más 1 (Armadura de alambre de acero galvanizado) |
|
||||||||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor de aislamiento nominal |
Espesor nominal del revestimiento interior |
Diámetro nominal del alambre de acero |
Espesor nominal de la vaina |
Diámetro total (aprox.) |
|||
|
milímetro^2 |
(3) milímetros |
(1) milímetro |
(3) milímetros |
(1) milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-Cuatro núcleos, cable blindado
|
Cuatro núcleos (Armadura de alambre de acero galvanizado) |
|
||||||
|
Sección transversal nominal |
Diámetro del conductor (aprox.) |
Espesor de aislamiento nominal |
Espesor nominal del revestimiento interior |
Diámetro nominal del alambre de acero |
Espesor nominal de la vaina |
Diámetro total (aprox.) |
|
|
milímetro^2 |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
milímetro |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Progreso de producción
5.Certificados:
 |
 |
6. Embalaje:
-Tambor de madera de acero (fumigación)
Longitud del cable en cada tambor: 1000m/2000m o según los requisitos reales de longitud del cable.
-Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor
Para cotizarle el precio exacto, díganos la cantidad de longitud de cable que necesita. ¡Cantidad más grande, más beneficio de descuento listo para usted!
-Puerto de embarque:
Qingdao u otros puertos según sus requisitos.
-El transporte marítimo:
Las cotizaciones FOB/C&F/CIF están todas disponibles.
 |
 |
 |
