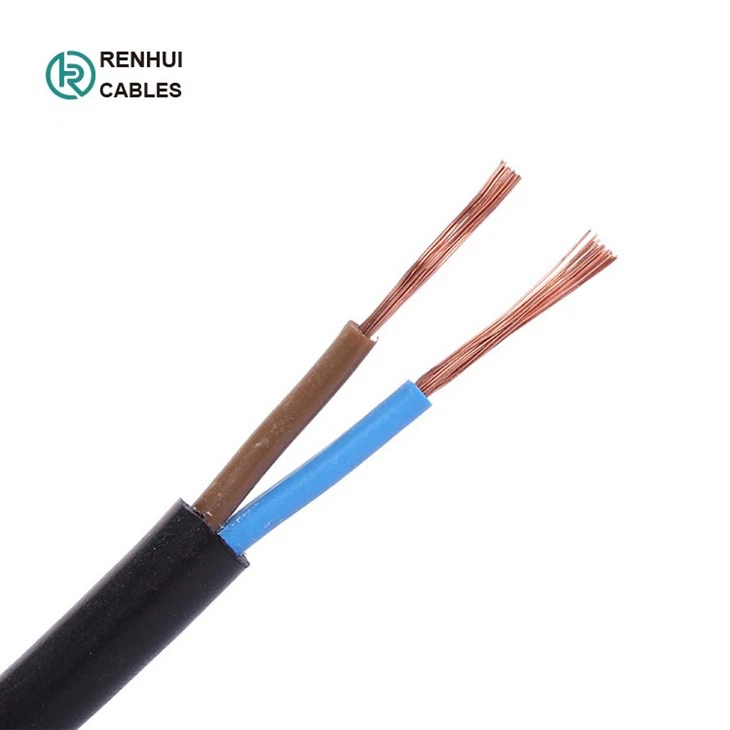

cables de PVC
|
|
|
|
1.Estándar: GB/T 5023-2008,IEC60227,BS6004,DIN VDE 0281
2.Tensión nominal:300/300V
3.Aplicación: cable flexible
-para zonas secas, utilizadas para fines que requieren una flexibilidad especial en condiciones libres de tensiones mecánicas.
Se permiten flexiones y torsiones frecuentes.
-Especialmente indicado para su aplicación en pequeños dispositivos con bajas cargas mecánicas y para la conexión de aparatos domésticos ligeros, como electrodomésticos, lámparas de escritorio, lámparas de techo, aspiradoras, máquinas de oficina, radios, etc., siempre que H03VV-F esté adaptado a especificaciones esenciales del dispositivo.
4.Construcción:
|
-Conductor: Conductor de cobre desnudo, trenzado fino, clase 5 según. según IEC 60228 / HD 383 / DIN VDE 0295 (diámetro nominal 0,20 mm) -Aislamiento: Compuesto de PVC TI2 según. según DIN VDE 0207 4. parte / HD 21.1 S4, Núcleos trenzados concéntricamente marcados con colores según. según HRN HD 308 S2 / DIN VDE 0293-308, con o sin conductor de protección amarillo-verde -Vaina: Compuesto de PVC TM2 para conductores aislados flexibles según. según DIN VDE 0207 parte 5 / HD 21.1 S4 |
|
|
|
5.Color del núcleo:
Color de aislamiento:
Núcleo único: marrón o azul.
Dos núcleos: marrón y azul.
Tres núcleos: marrón, azul y verde/amarillo
Cuatro núcleos: verde/amarillo, negro, marrón y azul
Cinco núcleos: verde/amarillo, negro, marrón, azul y negro
Color de la funda:Negro,Gris, Blanco
6.Características Técnicas
|
Tensión de prueba |
2000 voltios |
|
Radio de curvatura de flexión |
7.5 x O |
|
Radio de curvatura estática |
4 x O |
|
Temperatura de flexión |
-5 grado a más 70 grado |
|
Temperatura estática |
-40 grado a más 70 grado |
|
Temperatura de cortocircuito |
más 160 grados |
|
Retardante de llama |
CEI 60332.1 |
|
Resistencia de aislamiento |
20 MΩ x km |
7.Parámetro del cable
|
Núcleos x Área de sección transversal |
Construcción de conductor individual. |
Diámetro externo |
Espesor del aislamiento |
Grosor de la funda |
Resistencia del conductor a 20 grados. |
resistencia del aislamiento a 70 grados |
Peso del cable |
Embalaje |
|
|
nominal |
mínimo máximo. |
nominal |
nominal |
máx. |
mín. |
aprox. |
|
|
mm² |
nx mm |
milímetros |
milímetros |
milímetros |
Ω/KM |
MΩkm |
kg/km |
|
|
2 x 0,5 |
16 x 0,20 |
4,6 - 5,9 |
0,5 |
0,6 |
39,0 |
0,012 |
41 |
c.100 |
|
2 x 0,75 |
24 x 0,20 |
4,9 - 6,3 |
0,5 |
0,6 |
26,0 |
0,010 |
48 |
c.100 |
|
3 G 0,5 |
16 x 0,20 |
4,9 - 6,3 |
0,5 |
0,6 |
39,0 |
0,012 |
48 |
c.100 |
|
3 G 0,75 |
24 x 0,20 |
5,2 - 6,7 |
0,5 |
0,6 |
26,0 |
0,010 |
57 |
c.100 |
|
4 G 0,5 |
16 x 0,20 |
5,4 - 6,9 |
0,5 |
0,6 |
39,0 |
0,012 |
58 |
c.100 |
|
4 G 0,75 |
24 x 0,20 |
5,7 - 7,3 |
0,5 |
0,6 |
26,0 |
0,010 |
70 |
c.100 |
|
5 G 0,75 |
24 x 0,20 |
7,1 |
0,5 |
0,6 |
26,0 |
0,010 |
87 |
c.10 |
8.Progreso de la producción
9.Certificados:
 |
 |
10.Embalaje:
-Bidón de madera de acero (fumigación)
Longitud del cable en cada tambor: 1000 m/2000 m o según los requisitos reales de longitud del cable.
-Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor.
Para cotizarle el precio exacto, díganos la cantidad de longitud de cable que necesita. ¡Mayor cantidad, más beneficios de descuento listos para usted!
-Puerto de embarque:
Qingdao u otros puertos según sus requisitos.
-El transporte marítimo:
Las cotizaciones FOB/C&F/CIF están todas disponibles.
