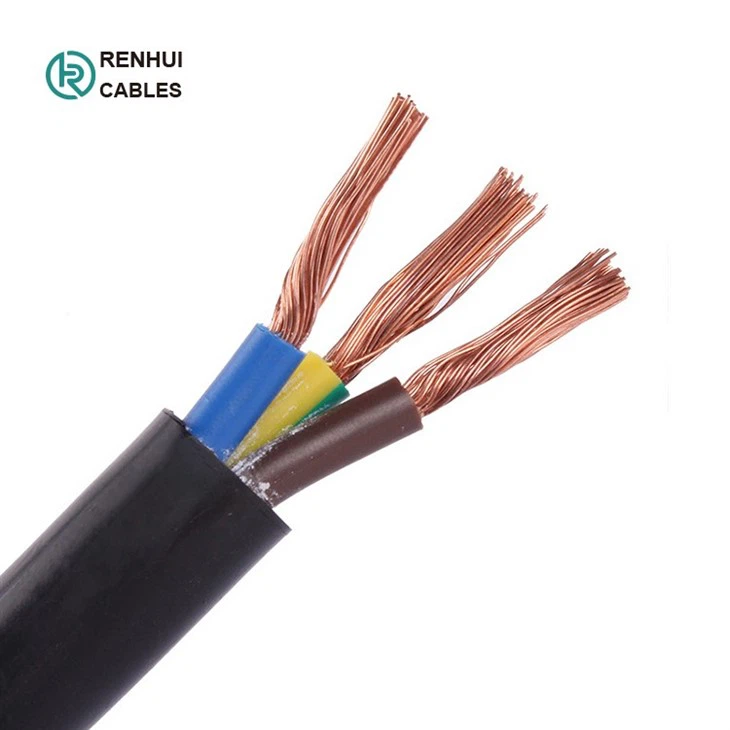

Cables flexibles no apantallados NYSLY-J
1.Aplicación, cables flexibles no apantallados NYSLY-J:
Los cables NYSLY-J se utilizan para un uso flexible para tensiones mecánicas medias con movimiento libre sin tensión de tracción ni movimientos forzados en habitaciones secas, húmedas y mojadas, pero no son adecuados para el aire libre.
NYSLY-J están diseñados como cables de control y conexión a máquinas, maquinarias herramienta, cintas transportadoras y líneas de producción. Estos cables no se ven afectados por las influencias químicas. Cables para cuartos húmedos y mojados, especialmente utilizados para máquinas en cervecerías, plantas embotelladoras y estaciones de lavado de automóviles.
Se puede permitir que los cables NYSLY-J se muevan una vez instalados, siempre que los cables no se esfuercen mecánicamente durante el movimiento.
 |
 |
 |
2.Estándares, cables flexibles no apantallados NYSLY-J:
IEC 60227 (BS 6004 o VDE 0250)
3.Estructura de cable, cables flexibles no apantallados NYSLY-J:
 |
 |
-Tensión nominal: 300/500 V
- Conductor: cobre recocido flexible desnudo (o estañado)
- Aislamiento : PVC
-Chaqueta: PVC
-Número de cable: 2-61 núcleo
-Área de sección transversal nominal: 0.5 a 2,5 mm2
-Según: IEC 60227 (BS 6004 o VDE 0250)
-Retardante de llama: Acc. a CEI 60332-1
4.Hoja de datos del cable, cables flexibles no apantallados NYSLY-J:
| Sección transversal | No. Dia Hebras | Espesor del aislamiento | Grosor de la funda | Diámetro total medio | Resistencia máxima, T=20c | Capacidad actual | APLICACIÓN. Peso |
| (mm۲) | (mm) | (mm) | (mm) | (mm) | (Ω/km) | Amperios/T=25ºC | (kg/km) |
| 2×0.5 | 16×0.20 | 0.6 | 0.7 | 6 | 39 | 5 | 42 |
| 2×0.75 | 24×0.20 | 0.6 | 0.8 | 6.6 | 26 | 12 | 52 |
| 2×1.0 | 32×0.20 | 0.6 | 0.8 | 6.8 | 19.5 | 15 | 60 |
| 2×1.5 | 30×0.25 | 0.7 | 0.8 | 7.2 | 13.3 | 19 | 81 |
| 2×2.25 | 50×0.25 | 0.8 | 0.9 | 9.4 | 7.98 | 26 | 128 |
| 3×0.5 | 16×0.20 | 0.6 | 0.7 | 6.3 | 39 | 5 | 50 |
| 3×0.75 | 24×0.20 | 0.6 | 0.8 | 7 | 26 | 12 | 62 |
| 3×1.0 | 32×0.20 | 0.6 | 0.8 | 7.2 | 19.5 | 15 | 75 |
| 3×1.5 | 30×0.25 | 0.7 | 0.9 | 7.7 | 13.3 | 19 | 103 |
| 3×2.5 | 50×0.25 | 0.8 | 1 | 10.2 | 7.98 | 26 | 155 |
| 4×0.5 | 16×0.20 | 0.6 | 0.8 | 7 | 39 | 5 | 65 |
| 4×0.75 | 24×0.20 | 0.6 | 0.8 | 7.6 | 26 | 12 | 75 |
| 4×1.0 | 32×0.20 | 0.6 | 0.8 | 8 | 19.5 | 15 | 90 |
| 4×1.5 | 30×0.25 | 0.7 | 0.9 | 8.8 | 13.3 | 19 | 125 |
| 4×2.5 | 50×0.25 | 0.8 | 1.1 | 11.1 | 7.98 | 26 | 192 |
| 5×0.5 | 16×0.20 | 0.6 | 0.8 | 7.7 | 39 | 5 | 76 |
| 5×0.75 | 24×0.20 | 0.6 | 0.9 | 8.5 | 26 | 12 | 96 |
| 5×1.0 | 32×0.20 | 0.6 | 0.9 | 8.8 | 19.5 | 15 | 115 |
| 5×1.5 | 30×0.25 | 0.7 | 1 | 9.2 | 13.3 | 19 | 155 |
| 5×2.5 | 50×0.25 | 0.8 | 1.1 | 12.3 | 7.98 | 26 | 230 |
| 7×0.5 | 16×0.20 | 0.6 | 0.9 | 9.5 | 39 | 5 | 98 |
| 7×0.75 | 24×0.20 | 0.6 | 1 | 10.4 | 26 | 12 | 125 |
| 7×1.0 | 32×0.20 | 0.6 | 1 | 11 | 19.5 | 15 | 150 |
| 7×1.5 | 30×0.25 | 0.7 | 1.2 | 10.8 | 13.3 | 19 | 205 |
| 7×2.5 | 50×0.25 | 0.8 | 1.3 | 13.5 | 7.98 | 26 | 310 |
| 12×0.5 | 16×0.20 | 0.6 | 1.1 | 11.5 | 39 | 5 | 170 |
| 12×0.75 | 24×0.20 | 0.6 | 1.1 | 12.2 | 26 | 12 | 205 |
| 12×1.0 | 32×0.20 | 0.6 | 1.2 | 13.2 | 19.5 | 15 | 255 |
| 12×1.5 | 30×0.20 | 0.7 | 1.3 | 14 | 13.3 | 19 | 340 |
| 12×2.5 | 50×0.25 | 0.8 | 1.5 | 18.4 | 7.98 | 26 | 520 |
| 18×0.5 | 16×0.20 | 0.6 | 1.2 | 12.9 | 39 | 5 | 230 |
| 18×0.75 | 24×0.20 | 0.6 | 1.3 | 14.4 | 26 | 12 | 288 |
| 18×1.0 | 32×0.20 | 0.6 | 1.3 | 15.5 | 19.5 | 15 | 348 |
| 18×1.5 | 30×0.25 | 0.7 | 1.5 | 18 | 13.3 | 19 | 480 |
| 18×2.5 | 50×0.25 | 0.8 | 1.8 | 22.1 | 7.98 | 26 | 748 |
| 27×0.5 | 16×0.20 | 0.6 | 1.4 | 16.5 | 39 | 5 | 355 |
| 27×0.75 | 24×0.20 | 0.6 | 1.5 | 18 | 26 | 12 | 435 |
| 27×1.0 | 32×0.20 | 0.6 | 1.5 | 19 | 19.5 | 15 | 529 |
| 27×1.5 | 30×0.25 | 0.7 | 1.8 | 21 | 13.3 | 19 | 732 |
| 27×2.25 | 50×0.25 | 0.8 | 2.1 | 24.5 | 7.98 | 26 | 1133 |
| 36×0.5 | 16×0.20 | 0.6 | 1.5 | 18.5 | 39 | 5 | 445 |
| 36×0.75 | 24×0.20 | 0.6 | 1.6 | 19.6 | 26 | 12 | 559 |
| 36×1.0 | 32×0.20 | 0.6 | 1.7 | 21.6 | 19.5 | 15 | 675 |
| 36×1.5 | 30×0.25 | 0.7 | 2 | 23.2 | 13.3 | 19 | 930 |
| 36×2.5 | 50×0.25 | 0.8 | 2.3 | 30 | 7.98 | 26 | 1450 |
5.Progreso de la producción
6.Certificados:
 |
 |
7.Embalaje:
-Bidón de madera de acero (fumigación)
Longitud del cable en cada tambor: 1000 m/2000 m o según los requisitos reales de longitud del cable.
-Tamaño del tambor:
Según la longitud del cable y el tamaño del contenedor.
Para cotizarle el precio exacto, díganos la cantidad de longitud de cable que necesita. ¡Mayor cantidad, más beneficios de descuento listos para usted!
-Puerto de embarque:
Qingdao u otros puertos según sus requisitos.
-El transporte marítimo:
Las cotizaciones FOB/C&F/CIF están todas disponibles.
 |
 |
 |
